在工业自动化当中，使用较多的工控机类型是4U工业整机。因为统一的尺寸标准能给设备布局带来规范、灵活的设计。U作为EIA指定的unit尺寸标准，1U=4.445厘米，标准的机架是以19英寸（48.26cm）与高4.445cm（1.75英寸）的倍数为基准。以标准尺寸单位U来设计，安放工控机箱的机柜尺寸也是采用这种通用的工业标准，通常是22U到42U。机柜中还安装了按1U高度，可拆卸的滑动托架，用户可以根据工控机的标高灵活调节高度。所以说，在工业环境中，4U工业整机良好的环境适应性，在对工业计算机算力有一定要求的使用场景中，常常作为生产者的首选。 近日，拓普泰克推出了一款新产品：高性能高性价比的4U工业整机TOP-TAQ370-X62。备受广大顾客的关注，接下来为大家揭开我们这款新品“4U工业整机”的神秘面纱。
拓普泰克4U工业整机TOP-TAQ370-X62设计了抽风风扇模块，对整机进行散热。该产品具有模块化、高可靠性、可维修性、高环境适应性等特点。 4U工业整机TOP-TAQ370-X62支持第8/9代INTEL Core™ i7/i5/i3 & Pentium®/Celeron®处理器，INTEL Q370芯片组。提供卓越的计算性能、优越的图形处理能力和丰富的扩展功能，包括一个PCIE x16插槽、三个PCIE x4插槽、三个PCI插槽和两个Mini PCIE Card插槽，支持扩展卡，如运动控制卡、帧捕捉卡或数据采集卡等。 4U工业整机TOP-TAQ370-X62具有稳定可靠的工业级产品品质，可广泛应用于机器视觉，工业控制，边缘计算，机械设备，港口码头、机械设备、智慧城市、智慧交通、信息系统等行业。

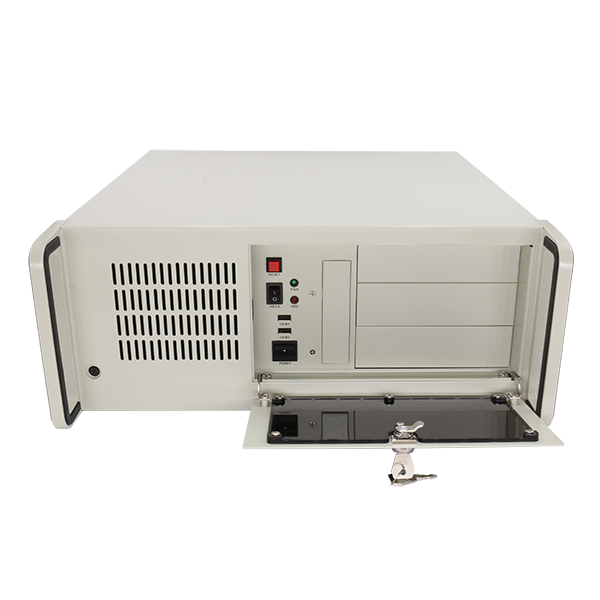

拓普泰克这款工业整机TOP-TAQ370-X62就是标准的 19 英寸上架式机箱，其基本尺寸为宽430×深450×高176(MM)（不含挂耳和把手）方便上机柜。机箱采用1.2MM加厚优质镀锌板制作，表面采用喷粉工艺——高附着力，耐磨不起泡，不掉漆。工业整机的操作一般最主要的就是前面板了,拓普泰克工业整机TOP-TAQ370-X62在前面板设置带锁亚克力安全门，有效防止非允许的访问。在亚克力面板门之后有设计开关键和复位键，电源和硬盘的显示灯和双USB2.0，和3个光驱位；在机箱的左侧是设计的垂直散热孔。机箱内部结构能最大反应出一款机箱的实用性，拓普泰克工业整机TOP-TAQ370-X62的兼容性相当不俗，支持ATX标准主板，4个3.5寸硬盘和1个2.5寸硬盘，箱体内部安装简单，布线整齐，性能齐全。这款整机后窗部分有设置7个全高直插槽，可用于数据采集或图像处理等显卡的扩展，中间有显卡固定横梁，用于压卡，和保证整个机箱的稳固性。说到散热风道,这款整机最直观的散热风道为前进后出的基本散热风道，前置1个加防尘棉的12CM风扇，为整机进行高效的散热。

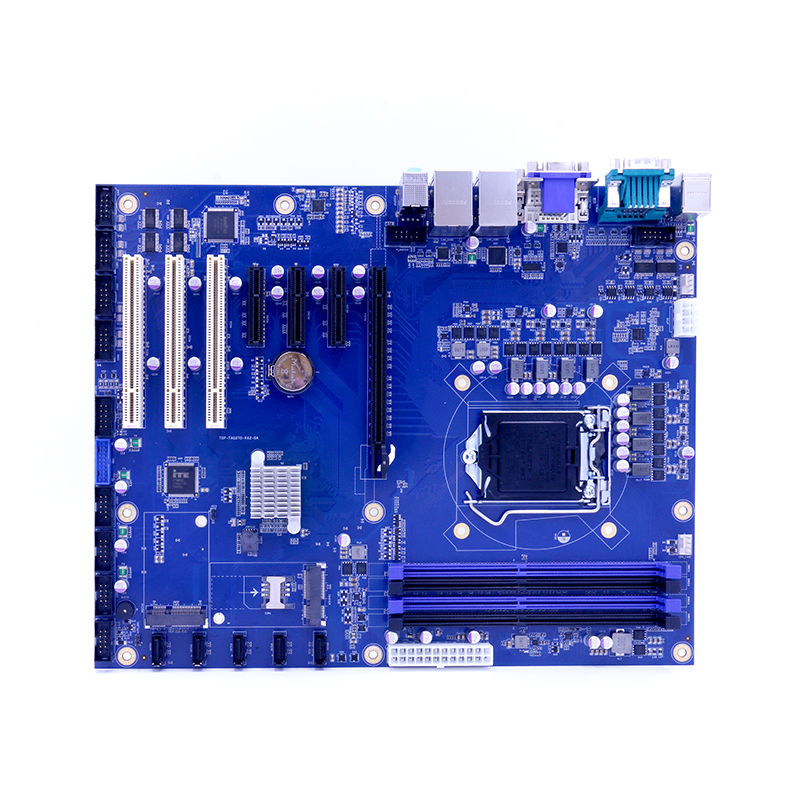

内部主板功能
- Intel 8th/9th generation Core™ i7/i5/i3 & Pentium®/Celeron® processor
- 4*288Pin DDR4 UDIMM 2666 MHz，Max 64GB
- 1* Intel i211,1* I219千兆网卡,支持网络唤醒、PXE功能
- 集成ALC269高保真音频控制器,支持MIC、Lineout
- 1* Mini-PCIE插槽 支持WIFI/3G/4G模块
- 5* 7pin SATA3.0硬盘接口，传输速率达6Gbps1* MSATA插槽,支持Intel协议的SSD固态硬盘,传输速度可达6Gbps
- 1* DB9 COM接口,支持RS232/RS485/4221* Line out接口(绿色)+1* MIC 接口(粉色)
- 5* RS232串行接口,2*5pin，,COM2支持RS232/RS485/422
- 主板尺寸：305mm x 244mm x 1.6mm
